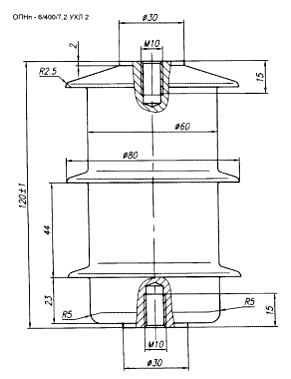

Ограничители перенапряжений на напряжение 6 кВ

Наименование параметра

Норма

1. Номинальное напряжение ограничителя, кВ

6,0

2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.)

7,2

3. Номинальное напряжение ограничителя, кВ

9,0

4. Номинальный разрядный ток, А

10000

5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более

с амплитудой: 5000 А

20.9

10000 А

22,2

20000 А

23,5

6. Расчетный ток коммутационных импульсов 30/60 мкс, А (максимальное значение)

500

7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более

с амплитудой: 250 А

17,0

500 А

17,7

1000 А

18,7

8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более

25,2

9. Выдерживаемый импульс большого тока 4/10 мкс, кА

100

10.Напряжение промышленной частоты на ограничителе допустимое в течение времени, кВ не менее*

3000 с

8,28/8,71

1200 с

8,5/8,93

20 с

9,07/9,58

3,5 с

9,36/9,86

11. Классификационное напряжение ограничителя (при классификационном токе I кл = 1 мА), кВ не менее

9,2

12. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее

16,7

13. Удельная рассеиваемая энергия, кДж/кВ не менее

2,31

14. Уровень частичных разрядов ограничителя при напряжении 105% от наибольшего длительно допустимого рабочего, пКл не более

5

15. Испытательное (выдерживаемое) напряжение полного грозового импульса 1,2/50 мкс, кВ ¹⁾

35,0

16. Выдерживаемое одноминутное напряжение промышленной частоты, кВ ^{2), 3)} - ОПНп с током пропускной способности 420 А

23,7

17. Длина пути тока утечки, мм - IV степень загрязнения, не менее

25,4(22,3)

18. Высота установки над уровнем моря, м

до 1000

19. Предельные рабочие значения температуры окружающей среды, ^оС

-60…+55

20. Допустимая скорость ветра, м/с

- без гололеда

40

- с гололедом толщиной 20 мм

20
