Комплектные трансформаторные подстанции КТПН

комплектная подстанция наружной установки КТПН

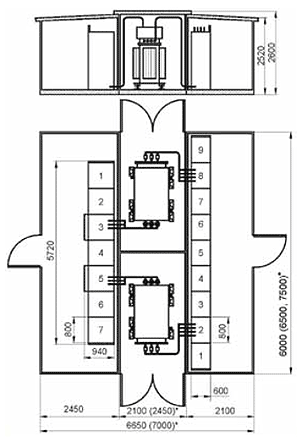

Вариант компоновки
и габаритные размеры КТПН

Вариант компоновки КТПН

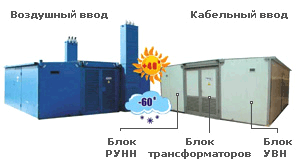

Комплектные трансформаторная подстанция типа «Сендвич» КТПН

Двухтрансформаторная комплектная подстанция наружной установки КТПН предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования и распределения его напряжением 0,4 кВ.

Отличительные особенности и преимущества КТПН

МОДУЛЬНОСТЬ

Подстанция КТПН состоит из трех блоков:

  1. устройство высшего напряжения УВН;
  2. блок трансформаторов;
  3. распределительное устройство низшего напряжения РУНН.

КТПН имеет возможность замены силового трансформатора без демонтажа УВН и РУНН.

В конструкции КТПН учтены требования к удобству и безопасности обслуживания УВН и РУНН, двери КСО в УВН оборудованы окнами для визуального наблюдения за состоянием оборудования. Предусмотрена возможность контроля уровня трансформаторного масла в баке.

ГАБАРИТНОСТЬ

Груз габаритный, не требует специальной техники, разрешения для перевозки и сопровождения негабаритного груза.

Механическая прочность КТПН обеспечивает условия работы и транспортирования изделия без деформаций или повреждений.

БЫСТРЫЙ МОНТАЖ

КТПН монтируются и коммутируются в течение 8 часов.

Конструкция КТПН обеспечивает быструю установку на заранее подготовленной ровной площадке или фундаменте с фиксацией к закладным элементам.

ТЕПЛОИЗОЛЯЦИЯ

Использование негорючих утепленных стеновых панелей позволяет эксплуатировать КТПН в районах с суровыми климатическими условиями.

КОРОТКИЕ ПОСТАВКИ КТПН ПОЛНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ!

Основные технические параметры 2 КТПН

Тип Мощность тр-ра, кВА УВН РУНН
Номинальное напряжение, кВ Номинальные токи, А
Вводных автоматических выключателей Отходящих линий
2 КТПН - 250/6/0,4У1 2х250 6 2х400 Согласно заявке
2 КТПН - 250/10/0,4У1 10
2 КТПН - 400/6/0,4У1 2х400 6 2х630
2 КТПН - 400/10/0,4У1 10
2 КТПН - 630/6/0,4У1 2х630 6 2х1000
2 КТПН - 630/10/0,4У1 10
2 КТПН - 1000/6/0,4У1 2х1000 6 2х1600
2 КТПН - 1000/10/0,4У1 10
2 КТПН - 1600/6/0,4У1 2х16000 6 2х2500
2 КТПН - 1600/10/0,4У1 10

ВНИМАНИЕ! Расчёт стоимости оборудования осуществляется после заполнения опросного листа.
