БКТП - Подстанция трансформаторная комплектная наружной установки в бетонных блоках

БКТП-250...400/6(10)/0,4-03-У1 2 БКТП-250...1000/6(10)/0,4-03-У1

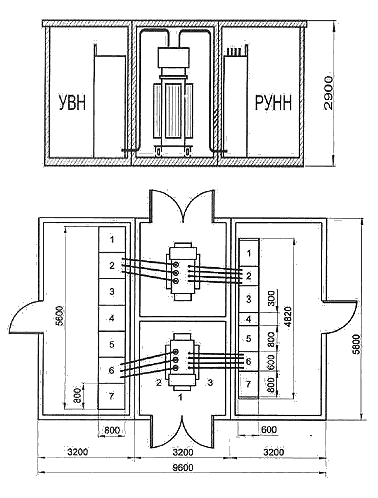

БКТП - основные сведения Подстанция трансформаторная комплектная наружной установки с одним БКТП-250...400/б(10)/0,4-03-У1 или с двумя трансформаторами 2БКТП-250...1000/6{10)/0,4-03-У1 (далее БКТП) предназначена для приема электрической энергии трех-фазного переменного тока частотой 50 Гц, номинальным напряжением 6{10}кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям, БКТП применяются для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов в районах с умеренным климатом (диапазон температур от -40°С до +40°С). Габаритные размеры блоков приведены на рисунках. Принципиальные однолинейные схемы подстанций БКТП приведены на рисунках.

Устройство БКТП

Конструктивно 2БКТП состоит из трех отдельных блоков:

• блок устройства со стороны высшего напряжения - УВН;
• блок силовых трансформаторов Т1 и Т2;
• блок распределительного устройства со стороны низшего напряжения - РУНН.

Распределительное устройство со стороны высокого напряжения реализовано на камерах серии КСО 393А с выключателями нагрузки ВНА-10/630. В блоке силовых трансформаторов согласно заявке заказчика могут быть установлены масляные трансформаторы серий ТМ.ТМГ или сухие серии ТСЛ. Вентиляция в блоке силовых трансформаторов - естественная и осуществляется через жалюзийные решетки, которые установлены в воротах. Распределительное устройство со стороны низшего напряжения реализовано на панелях серии ЩО 70 как с устройством АВР, так и без него. Количество и номинальные токи отходящих линий согласно заявке заказчика.

Конструктивно блоки УВН, РУНН и трансформаторов представляют собой бетонные блоки.

В блоке РУНН установлен ящик собственных нужд ЯВ-СН, который предназначен для:

• внутреннего освещения всех блоков;
• внутреннего освещения камер КСО;
• внешнего освещения подстанции;
• питания схемы управления обогревом.

Блоки УВН и РУНН комплектуются электроконвекторами мощностью 1 кВт, которые предназначены для поддержания температуры в зимнее время в автоматическом режиме.

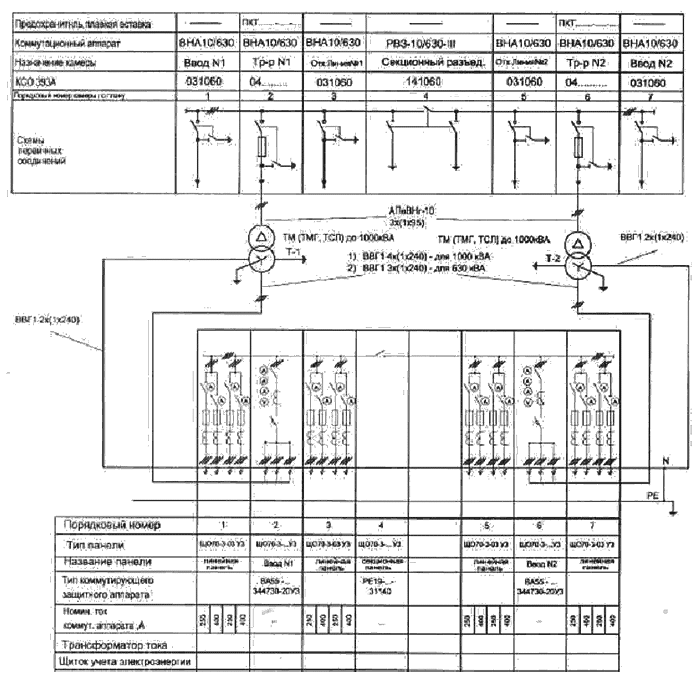

Электрическая принципиальная схема 2 БКТП-250…1000/6(10)/0,4

Размещение и монтаж БКТП

Подстанция БКТП устанавливается на бетонный фундамент, изготовленный с учетом габаритных размеров. Блоки УВН и РУНН поставляются в полной заводской готовности. Подключение силовых трансформаторов по сторонам высшего и низшего напряжений выполняется кабельными перемычками (гибкая ошиновка).
Блоки УВН, РУНН и трансформаторов имеют места соединения внутреннего контура заземления с внешним.

ВНИМАНИЕ! Расчет стоимости оборудования осуществляется после заполнения опросного листа.
