Каталог поставляемого оборудования

Ограничители перенапряжений на напряжение 3 кВ

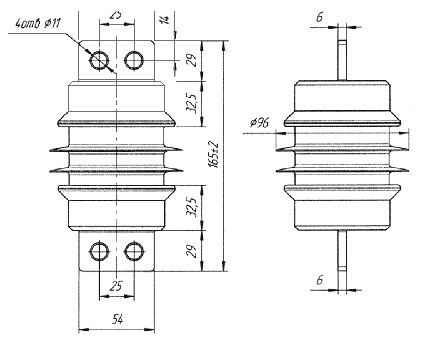

Ограничитель перенапряжений ОПНп-3/420/3,6-10-IV-УХЛ2

Ограничитель перенапряжений ОПНп-3/420/3,6-10-IV-УХЛ2

Наименование параметра

Норма

1. Номинальное напряжение ограничителя, кВ

3,0

2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.)

3,6

3. Номинальное напряжение ограничителя, кВ

4,5

4. Номинальный разрядный ток, А

10000

5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более



с амплитудой: 5000 А

10,5

10000 А

11,1

20000 А

11,7

6. Расчетный ток коммутационных импульсов 30/60 мкс, А (максимальное значение)

500

7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более



с амплитудой: 250 А

8,48

500 А

8,84

1000 А

9,35

8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более

12,6

9. Выдерживаемый импульс большого тока 4/10 мкс, кА

100

10.Напряжение промышленной частоты на ограничителе допустимое в течение времени, кВ не менее*



3000 с

4,14/4,36

1200 с

4,25/4,46

20 с

4,54/4,79

3,5 с

4,68/4,93

11. Классификационное напряжение ограничителя (при классификационном токе I кл = 1 мА), кВ не менее

4,6

12. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее

8,3

13. Удельная рассеиваемая энергия, кДж/кВ не менее

2,31

14. Уровень частичных разрядов ограничителя при напряжении 105% от наибольшего длительно допустимого рабочего, пКл не более

5

15. Испытательное (выдерживаемое) напряжение полного грозового импульса 1,2/50 мкс, кВ 1)

15,4

16. Выдерживаемое одноминутное напряжение промышленной частоты, кВ 2), 3) - ОПНп с током пропускной способности 420 А

10,4

17. Длина пути тока утечки, мм - IV степень загрязнения, не менее

11,2

18. Высота установки над уровнем моря, м

до 1000

19. Предельные рабочие значения температуры окружающей среды , оС

-60…+55

20. Допустимая скорость ветра, м/с



- без гололеда

40

- с гололедом толщиной 20 мм

20

Вся представленная продукция сертифицирована.
