Комплектная трансформаторная подстанция КТПМ 6(10) кВ 25-250 кВА
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Подстанция комплектная трансформаторная КТПс-25-250 кВАпредназначена для приема, электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 кВ и преобразование в номинальную энергию напряжением 0,4 или 0,23 кВ для снабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов. Подстанции КТПМ представляют собой однотрансформаторные подстанции тупикового типа наружной установки. Климатическое исполнение У1 и категория размещения по ГОСТ 15150 рассчитана на работу в районах с умеренным климатом, при температуре окружающего воздуха от –45 °С до +40 °С и высотой над уровнем моря не более 1000 м.
|
Трансформаторная подстанция КТПМ имеет следующие составные части:
- устройство высокого напряжения УВН,
- силовой трансформатор,
- распределительное устройство низкого напряжения РУНН.
Блоки УВН, РУНН и трансформатор расположены на общей станине, имеющей монтажное основание для установки подстанции. Конструктивно блоки УВН и РУНН представляют собой шкафы с размещенной в них аппаратурой.
Подстанция изготавливается с воздушным вводом и подключается к сети через разъединитель, который поставляется согласно опросному листу и устанавливается на ближайшей опоре ЛЭП.
По требованию заказчика исполнение КТПМ возможно в 2-х вариантах: 1- на отходящих линиях установлены автоматические выключатели, 2-на отходящих линиях установлены рубильники с предохранителями.
Общий вид и габаритные размеры КТПМ.
Основные технические характеристики КТПМ (Таблица 1):
КТП |
Сторона высшего напряжения УВН |
Сторона низшего напряжения РУНН |
||||||||
Номинальное напряжений, КВ |
Номинальный ток, А |
|||||||||
трансфор-матора |
Плавкой вставки предохра-нителя |
трансфор-матора |
Вводной рубильник |
Линия №1 |
Линия №2 |
Линия №3 |
Фидер уличного освещения |
Трансфор-маторы тока |
||
КТП-25/10/0,4-У1 |
10 |
1,45 |
5 |
36,1 |
250 |
16 |
25 |
-- |
25 |
40/5 |
КТП-40/10/0,4-У1 |
10 |
2,31 |
8 |
57,8 |
250 |
25 |
40 |
-- |
25 |
75/5 |
КТП-63/10/0,4-У1 |
10 |
3,64 |
10 |
91,8 |
250 |
63 |
40 |
40 |
25 |
100/5 |
КТП-100/10/0,4-У1 |
10 |
5,78 |
16 |
144,4 |
250 |
40 |
80 |
100 |
25 |
200/5 |
КТП-160/10/0,4-У1 |
10 |
9,25 |
20 |
231,5 |
250 |
80 |
100 |
160 |
25 |
300/5 |
КТП-250/10/0,4-У1 |
10 |
14,5 |
31,5 |
361 |
250 |
80 |
100 |
250 |
25 |
400/5 |
Примечание: количество отходящих линий и их токи могут быть изменены по требованию заказчика.

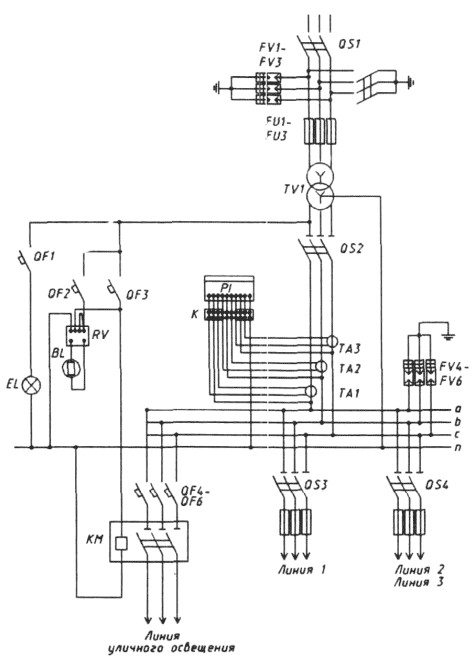

Принципиальные электрические схемы:
Принципиальная электр. схема КТПМ
мощьностью 25-250 кВА
(отходящие линии на автоматах)
Принципиальная электр. схема КТПМ мощьностью 63-160 кВА
(отходящие линии на рубильниках)
Позиция |
Наименование |
Количество |
Примечание |
В L |
Фоторезистор |
1 |
из комплекта ФР-7ФР-7 |
FL |
Лампа накаливания 25 Вт, 220 В |
1 |
|
QF 4- QF 6 |
Автоматический выключатель ВА51-47, 25 А |
3 |
|
QF 1- QF 3 |
Автоматический выключатель ВА51-47, 25 А |
3 |
|
FU 1... FU 3 |
Предохранитель |
3 |
см. табл. 1 |
K |
Коробка испытательная КИ |
1 |
|
FV 1... FV 3 |
Разрядник РВО-10 |
3 |
|
FV 4... FV 6 |
Разрядник РВН-0,5М |
3 |
|
КМ |
Пускатель ПМЛ-2160, 220 В |
1 |
|
RV |
Фоторепе ФР-7 |
1 |
|
Р1 |
Счетчик (ЭТ4-1/1М |
1 |
|
QS1 |
Разъединитель РЛНДМ.1-10Б/400 |
1 |
|
ТА1...ТА3 |
Трансформатор тока |
3 |
см. табл. 1 |
QF 7... QF 9 |
Автоматический выключатель (КТП 25-250 кВА) |
2-3 |
см. табл. 1 |
QS2 |
Рубильник РБ-32(34) |
1 |
см. табл. 1 |
QS 3... QS 4 |
Рубильник РПС (КТП-63, КТП-100, КТП-160) |
2 |
ВНИМАНИЕ! Расчет стоимости оборудования осуществляется после заполнения опросного листа.
