Выключатель вакуумный ВБЭС-35III-25(31,5)/630-1600УХЛ1
|
Назначение и область применения
Выключатели вакуумные с электромагнитным приводом, с усиленной изоляцией, наружной установки предназначены для работы в электрических сетях на открытых частях станций, подстанций, для тяговых подстанций электрифицированных железных дорог, в распределительных устройствах в сетях трёхфазного переменного тока.
Предназначены для замены маломасляных выключателей ВМУЭ-35 II - 25/1250 УХЛ1, ВМК-35-20/1000 У1 и масляных баковых выключателей МКП-35-20/1000 У1, С-35М-630-10 У1, ВТ-35-12,5/630 У1.
Выключатели соответствуют требованиям ГОСТ687-78, ГОСТ18397-86 и КУЮЖ.674153.003ТУ.
В выключателях применена камера дугогасительная вакуумная КДВ2-35-25/1600 УХЛ2 по ИМПБ.686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 по МИБД.686485.036 ТУ.
|
Основные технические данные
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальный ток, А |
630; 1600 |
Номинальный ток отключения, кА |
25; 31,5 |
Номинальное напряжение включающих и отключающих устройств и элементов вспомогательных цепей (привода) постоянного тока, В |
110, 220 |
Диапазон рабочих напряжений цепей питания и управления при номинальном напряжении 110 В, В: |
- при операции включения |
93,5-121 |
- при операции отключения |
77-121 |
Диапазон рабочих напряжений цепей питания и управления при номинальном напряжении 220 В, В: |
- при операции включения |
187-242 |
- при операции отключения |
154-242 |
Ток в цепях питания и управления при номинальном напряжении 110 В, не более,А: |
- при операции включения |
180 |
- при операции отключения |
5,0 |
Ток в цепях питания и управления при номинальном напряжении 220 В, не более,А: |
- при операции включения |
90 |
- при операции отключения |
2,5 |
Собственное время включения выключателей не более, мс |
150 |
Собственное время отключения выключателей не более, мс |
40 |
Полное время отключение не более, мс |
60 |
Масса выключателя не более, кг |
700 |
Габаритные размеры выключателей не более, мм |
- высота, не более |
2020 |
- длина, не более |
1750 |
- ширина, не более |
520 |
Условия эксплуатации
- выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
- высота над уровнем моря до 1000 м;
- верхнее значение температуры окружающего воздуха при эксплуатации плюс 40
°С;
- нижнее значение температуры окружающего воздуха при эксплуатации минус 60
°С.
Требования к надежности
- ресурс по механической стойкости не менее 30 000 циклов В-tn-О, где tn -произвольная пауза;
- ресурс по коммутационной стойкости при номинальном токе 1600 А - не менее 30 000 циклов В-tn-О;
- ресурс по коммутационной стойкости при номинальном токе отключения 25 ;31,5 кА - не менее 100 операций О; из них 30 операций В-О;
- срок службы до списания - 30 лет.

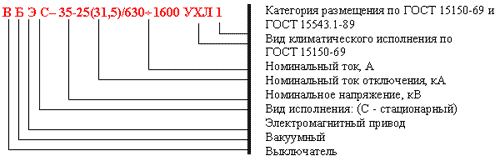

Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутацион-ной или механической стойкости. Структура условного обозначения выключателя
Устройство и работа выключателя
Принцип работы выключателя основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-35-25/1600 УХЛ2 ИМПБ. 686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 МИБД.686485.036 ТУ.
Выключатель состоит из трёх полюсов. Они собраны на раме. На раме укреплён шкаф с электромагнитным приводом постоянного тока ПЭМУ-500.
Габаритные и установочно-присоединительные размеры выключателя.
|
